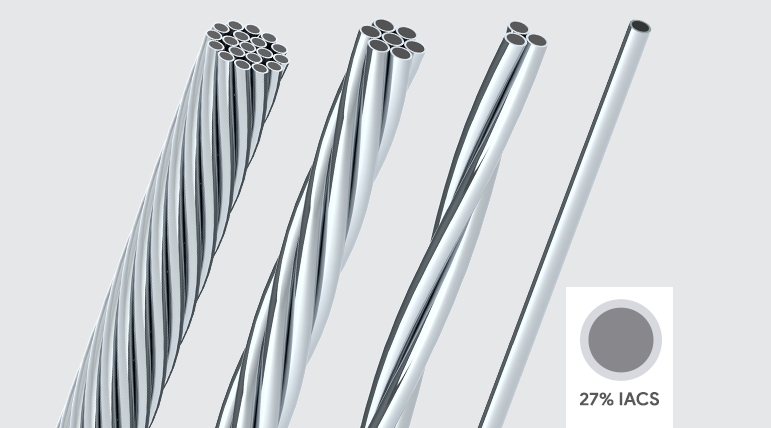

Fios e Cabos ALUMOSTEEL 27% IACS

ALUMOSTEEL é um condutor bimetálico que combina as propriedades do aço e do alumínio para formar um material com o melhor dos dois metais. Oferecendo, dependendo da aplicação, baixo peso específico, resistência mecânica e à corrosão e alta condutividade elétrica.

Obtido a partir de um processo de extrusão contínua, o ALUMOSTEEL pode ser fabricado com diferentes proporções entre os dois metais, de acordo com a aplicação e das demandas de resistência mecânica e condutividade elétrica, podendo variar entre 13%, 20%, 27%, 30% e 40% IACS.

A versão de 27% IACS, é a alternativas inteligente ao alumínio puro para aplicações como cabos OPGW, para-raios ou condutores neutro de linha de distribuição. Em aplicações como condutores neutro ou fase de linhas de distribuição, outra vantagem do ALUMOSTEEL é o desestímulo ao furto, pois não possuem valor comercial relevante no mercado clandestino, representando a solução definitiva para o furto de alumínio.

Como condutores para fase e neutro os condutores ALUMOSTEEL são uma excelente alternativa para condução de corrente elétrica, tanto na fase como no neutro, podendo ser dimensionados de acordo com os requisitos da rede de cada concessionária de energia, com a vantagem de operar em regime térmico mais elevado que os usuais cabos CAA.

Como cabos-guarda/para-raios, a alta resistência mecânica e o baixo peso dos cabos ALUMOSTEEL permitem o seu tracionamento com flechas mínimas. A cobertura do alumínio oferece ótima proteção contra corrosão atmosférica, ao mesmo tempo em que proporciona ótima condutividade.

Como cabo mensageiro e neutro de rede protegida, a elevada carga de ruptura do ALUMOSTEEL fornece ao cabo mensageiro a força necessária para suportar o peso de outros condutores, enquanto sua cobertura de alumínio garante desempenho eficiente como cabo neutro.

Como fios para coroa externa de cabos OPGW, o ALUMOSTEEL é utilizado para dar sustentação aos cabos Overhead Power Ground Wire, as diferentes coberturas de alumínio possíveis entre as versões ALUMOSTEEL proporcionam maior flexibilidade de projeto elétrico e mecânico.

Normas:
ABNT NBR 10711: Fios de aço revestido de alumínio, nus, para fins elétricos — Especificação.
ABNT NBR 10712: Cabos de fios de aço revestido de alumínio, nus, para linhas aéreas – Especificação.

Tabela Técnica

Especificações técnicas dos nossos produtos

Seção Nominal (AWG/MCM)Características do CondutorCaracterísticas MecânicasFicha técnica
Qtd. De FiosDiâmetro dos Fios (mm)Diâmetro do Cabo (mm)Seção Efetiva (mm²)Peso Nominal (kg/km)Módulo de Elasticidade (GPa)Coef. de Dilatação Linear (1/°C)Carga de Ruptura - EHS (daN)
415,19-21,16126,001521,55 E-51823Visualizar
514,62-16,76100,001521,55 E-51538Visualizar
614,11-13,2779,001521,55 E-51293Visualizar
713,67-10,5863,001521,55 E-51091Visualizar
813,26-8,3550,001521,55 E-5900Visualizar
912,91-6,6540,001521,55 E-5713Visualizar
1012,59-5,2731,001521,55 E-5566Visualizar
1112,30-4,15-1521,55 E-5-Visualizar
1212,05-3,30-1521,55 E-5-Visualizar
2/035,1911,1863,97378,001521,55 E-55195Visualizar
1/034,629,9550,69300,001521,55 E-54383Visualizar
134,118,8540,12237,001521,55 E-53684Visualizar
233,677,9131,99189,001521,55 E-53110Visualizar
333,267,0225,24149,001521,55 E-52565Visualizar
432,916,2720,11119,001521,55 E-52033Visualizar
532,595,5815,9394,001521,55 E-51633Visualizar
632,304,9512,56-1521,55 E-5-Visualizar
732,054,429,98-1521,55 E-5-Visualizar
30075,1915,57149,57884,001521,55 E-511484Visualizar
4/074,6213,861189,52700,001521,55 E-59688Visualizar
3/074,1112,3393,80554,001521,55 E-58144Visualizar
2/073,6711,0174,79442,001521,55 E-56874Visualizar
1/073,269,7859,01349,001521,55 E-55669Visualizar
172,918,7347,02278,001521,55 E-54495Visualizar
272,597,7737,25220,001521,55 E-53565Visualizar
372,306,9029,37-1521,55 E-5-Visualizar
472,056,1523,34-1521,55 E-5-Visualizar
