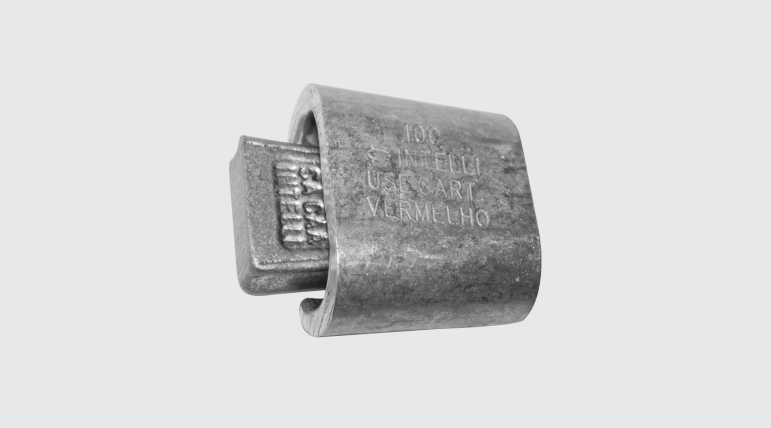

CADC - Conector Tipo Cunha de Alumínio

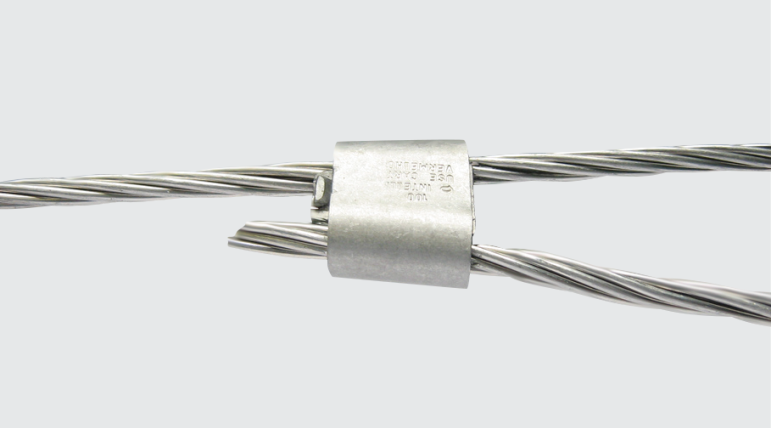

Finalidade: Derivação de cabos de alumínio CA ou CAA e cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre.
Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.
Aplicação: Redes elétricas de distribuição de energia.
Material: Corpo e cunha em liga de alumínio. Fornecido com composto anti-óxido INTELTROX.
Ferramenta de Aplicação: Ferramenta de impacto com cartucho para conector cunha.
Normas: ABNT NBR-11788 / ANSI C119.4
Tutorial de Instalação
Tabela Técnica
Especificações técnicas dos nossos produtos
| Código INTELLI | Cor do Cartucho de Aplicação | Condutores | Ficha técnica | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Principal | Derivação | Soma dos Condutores | ||||||||
| Min. (mm) | Máx. (mm) | AWG/MCM | Min. (mm) | Máx. (mm) | AWG/MCM | Min. (mm) | Máx. (mm) | |||
| CADC-101 | VERMELHO | 6,53 | 10,11 | 1/0 | 6,53 | 10,11 | 2 | 14,81 | 18,39 | Visualizar |
| CADC-102 | VERMELHO | 6,53 | 10,11 | 2 | 1/0 | 4,11 | 6,55 | 4 | 6 | 11,79 | 15,29 | Visualizar |
| CADC-103 | VERMELHO | 6,53 | 10,11 | 2 | 1/0 | 5,18 | 8,38 | 2 | 4 | 13,08 | 16,66 | Visualizar |
| CADC-104 | VERMELHO | 4,11 | 6,55 | 6 | 4 | 4,11 | 5,84 | 6 | 6 | 8,41 | 11,81 | Visualizar |
| CADC-105 | VERMELHO | 5,18 | 8,38 | 4 | 2 | 4,11 | 6,55 | 4 | 6 | 10,41 | 13,46 | Visualizar |
| CADC-20B | AZUL | 8,23 | 14,53 | 1/0 | 2/0 | 2/0 | 2/0 | 2/0 | 3/0 | 3/0 | 4/0 | 4/0 | 4,11 | 11,79 | 1/0 | 4 | 2 | 1/0 | 2/0 | 4 | 2 | 6 | 4 | 15,90 | 22,32 | Visualizar |
| CADC-208 | AZUL | 8,23 | 14,53 | 1/0 | 2/0 | 2/0 | 2/0 | 2/0 | 3/0 | 3/0 | 4/0 | 4/0 | 4,11 | 11,79 | 1/0 | 4 | 2 | 1/0 | 2/0 | 4 | 2 | 6 | 4 | 15,90 | 22,32 | Visualizar |
| CADC-211 | AZUL | 9,25 | 14,53 | 4/0 | 4/0 | 9,25 | 14,53 | 3/0 | 4/0 | 24,86 | 28,70 | Visualizar |
| CADC-30A | AZUL | 15,24 | 17,37 | 266,8 | 266,8 | 336,4 | 336,4 | 4,11 | 12,70 | 6 | 4 | 6 | 4 | 18,75 | 22,76 | Visualizar |
| CADC-313 | AZUL | 15,24 | 17,37 | 266,8 | 266,8 | 266,8 | 336,4 | 336,4 | 6,55 | 14,20 | 2 | 1/0 | 2/0 | 2 | 1/0 | 22,77 | 27,01 | Visualizar |
| CADC-316 | AZUL | 15,24 | 17,37 | 266,8 | 266,8 | 266,8 | 336,4 | 336,4 | 336,4 | 8,23 | 15,24 | 3,0 | 4/0 | 266,8 | 2/0 | 3/0 | 4/0 | 27,02 | 31,22 | Visualizar |
| CADC-317 | AZUL | 15,24 | 17,37 | 336,4 | 336,4 | 11,68 | 17,37 | 266,8 | 336,4 | 31,21 | 34,75 | Visualizar |
| CADC-35B | AZUL | 16,90 | 18,30 | 336,4* | 336,4* | 336,4* | 7,42 | 11,35 | 2 | 1/0 | 2/0 | 25,71 | 29,64 | Visualizar |
| CADC-351 | AZUL | 16,90 | 18,30 | 336,4* | 336,4* | 11,80 | 14,31 | 3/0 | 4/0 | 30,10 | 32,60 | Visualizar |
| CADC-352 | AZUL | 16,30 | 18,50 | 336,4* | 336,4* | 336,4* | 15,00 | 18,50 | 266,8 | 336,4 | 336,4* | 32,50 | 37,00 | Visualizar |
| CADC-401 | AMARELO | 13,31 | 19,05 | 336,4* | 336,4* | 13,31 | 19,05 | 266,8 | 336,4* | 31,75 | 36,99 | Visualizar |
| CADC-403 | AMARELO | 13,31 | 19,05 | 336,4* | 336,4 | 336,4 | 336,4* | 11,68 | 16,00 | 1/0 | 2/0 | 3/0 | 4/0 | 27,70 | 32,95 | Visualizar |
| CADC-407 | AMARELO | 13,31 | 19,05 | 336,4* | 336,4* | 6,53 | 9,02 | 4 | 2 | 21,84 | 27,08 | Visualizar |
| CADC-409 | AMARELO | 13,31 | 19,05 | 336,4* | 4,11 | 5,18 | 6 | 19,43 | 24,67 | Visualizar |
| CADC-501 | AMARELO | 18,34 | 24,13 | 556,5* | 556,5* | 18,34 | 24,13 | 477 | 556,5 | 42,98 | 47,09 | Visualizar |
| CADC-502 | AMARELO | 16,92 | 24,21 | 397,5* | 477* | 477* | 556,5* | 556,5* | 16,92 | 23,88 | 397,5 | 397,5 | 477 | 336,4 | 397,5 | 38,56 | 45,00 | Visualizar |
| CADC-503 | AMARELO | 16,92 | 23,88 | 397,5* | 477* | 556,5* | 14,55 | 19,05 | 397,5 | 477 | 266,8 | 34,70 | 40,31 | Visualizar |
| CADC-504 | AMARELO | 16,92 | 23,88 | 397,5* | 477* | 556,5* | 10,51 | 19,05 | 266,8 | 266,8 | 4/0 | 31,98 | 38,03 | Visualizar |
| CADC-505 | AMARELO | 16,92 | 23,88 | 397,5* | 397,5* | 477* | 477* | 477* | 556,5* | 556,5* | 556,5* | 11,07 | 16,51 | 3/0 | 4/0 | 2/0 | 3/0 | 4/0 | 1/0 | 2/0 | 3/0 | 30,89 | 36,09 | Visualizar |
| CADC-508 | AMARELO | 16,92 | 23,88 | 397,5* | 477* | 556,5* | 5,88 | 11,35 | 1/0 | 1/0 | 2 | 28,27 | 32,53 | Visualizar |
| CADC-510 | AMARELO | 16,92 | 23,88 | 397,5* | 477* | 6,53 | 8,28 | 2 | 2 | 25,27 | 30,10 | Visualizar |
